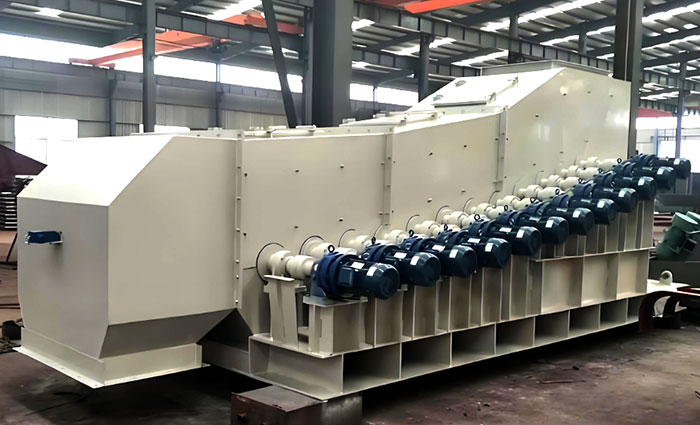

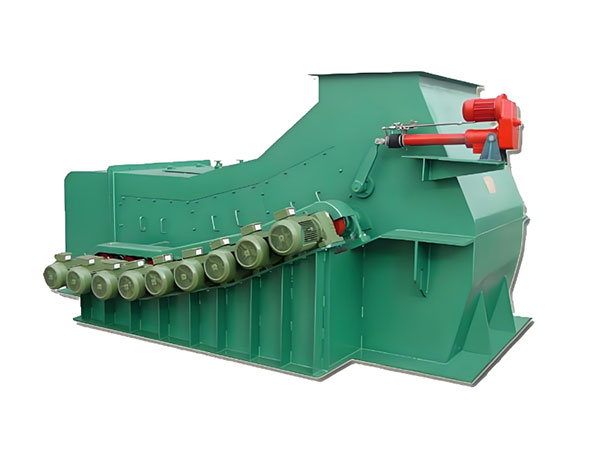

交叉式细粒滚轴筛的结构特点

1. 核心设计

   • 交叉滚轴布局：滚轴组采用交叉排列（非完全平行），相邻滚轴转动方向相反，形成“剪切”作用，增强细粒物料（<10mm）的筛分效率。

   • 精密筛缝控制：筛板采用激光切割工艺，筛缝宽度可调（3-15mm），适用于煤炭、矿石等细粒分级。

   • 模块化筛板：每根滚轴的筛板独立可拆卸，便于局部更换磨损部件，降低维护成本。

2. 驱动系统优化

   • 双电机驱动：两组电机分别驱动交叉滚轴，确保反向旋转同步性，减少物料卡滞。

   • 变频调速：通过调节滚轴转速（5-30转/分钟），适应不同湿度、粘性的细粒物料筛分需求。

3. 抗堵设计

   • 弹性清堵装置：滚轴末端安装聚氨酯刮板，随滚轴旋转自动清理筛缝。

   • 高压喷淋系统：针对高湿黏物料（如哈密地区湿煤），可选配间歇式喷淋，减少筛板粘附。



工作原理与筛分优势

1. 筛分过程

   • 分层破碎与筛分：物料进入筛面后，交叉滚轴的逆向旋转将大颗粒物料“搓碎”，同时细粒通过筛缝下落，粗粒向出料端移动。

   • 动态筛孔效应：滚轴交叉运动形成动态筛孔，避免固定筛缝易堵塞的问题，尤其适合含泥量高的细粒物料。

2. 哈密地区应用优势

   • 高湿粘物料适应：交叉剪切力打破湿煤、黏土的结块，筛分效率较普通滚轴筛提升20%-40%。

   • 抗风沙设计：密封式轴承座+迷宫密封结构，防止哈密地区沙尘侵入传动部件。

   • 节能低耗：功率需求较振动筛低50%，且无高频振动，减少结构疲劳损伤。



哈密地区选型与运行建议

1. 选型参数

   参数	推荐范围	说明
   筛缝宽度	5-10mm	湿煤细粒筛分建议8mm，干料可缩至5mm
   滚轴转速	15-25转/分钟	高湿度物料选择低速（15转/分钟）
   倾角调节	5°-15°	含水率高时增大倾角，加速排料

2. 运行优化

   • 湿度控制：物料含水率＞18%时，启用高压喷淋系统，喷水压力0.3-0.5MPa。

   • 进料均匀性：加装缓冲给料斗，避免物料集中冲击导致筛面偏载。

   • 变频联动：根据出料粒度反馈自动调整滚轴转速，实现智能化筛分。

3. 维护重点

   • 每日检查：清理筛缝粘料，检查刮板磨损（聚氨酯刮板寿命约6个月）。

   • 月度维护：润滑滚轴轴承（选用NLGI 2级锂基脂），检查驱动链条张紧度。

   • 年度大修：更换磨损筛板（NM450耐磨钢寿命约2-3年），校准滚轴同轴度。
